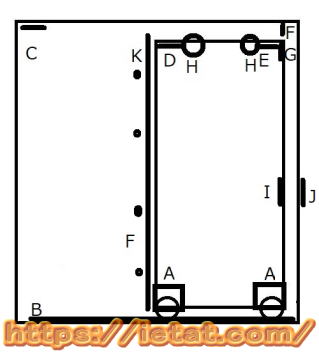

・引き戸下側 A 下部2次元調整戸車 B レール(シート敷居) ・引き戸上側 C 簡易ブレーキ受け金具:枠上部 D 簡易ブレーキ:引き戸本体上部 E クローザー(ファインモーション金具):引き戸本体上部 F クローザー受けピン(ファインモーション受けピン):枠上部 G 左右調整上戸車:引き戸本体上部 H 戸車 ・引き戸側面 I 鍵錠 J 鍵錠ストライク K モヘア L 調整式モヘアキャップ |

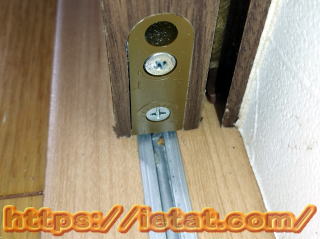

・引き戸下側A 下部2次元調整戸車戸車の上下左右位置を変更することで引き戸の傾き、レールに対する中心位置を調整することが出来ます。上下位置変更により戸を閉めた際の隙間を調整することが出来ます。 引き戸を持ち上げてもが外せない時、戸車を上げることで引き戸を外すことが出来ます。 B レール(シート敷居) 引き戸の戸車が走るためのレールが埋められた敷居です。 |
|
・引き戸上側C 簡易ブレーキ受け金具:枠上部引き戸を解放したときに当たりを減速するためのブレーキです。ブレーキの効きの強さを調整できます。 |
|

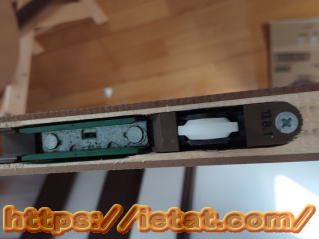

D 簡易ブレーキ:引き戸本体上部 H 戸車:引き戸本体上部 ブレーキの引き戸と戸車です。 戸車はサスペンションで取付部が伸縮する仕組みになっています。 |
|

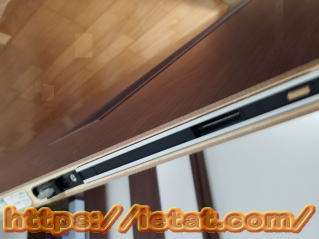

E クローザー(ファインモーション金具):引き戸本体上部 H 戸車:引き戸本体上部 扉を閉めた時に閉め幅が残り少ない地点で減速(ゆっくり)して閉めてくる装置。 日常的に乱暴に扱うと故障することがありますが、丸ごと交換することが出来ます。 |
|

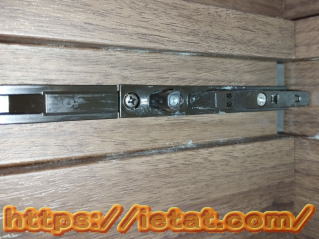

F クローザー受けピン(ファインモーション受けピン):枠上部 クローザーの受けピンです。 引き戸とピンの位置が重要であり、当たりの負荷がある場合にはピンの位置調整が必要となります。 |
|

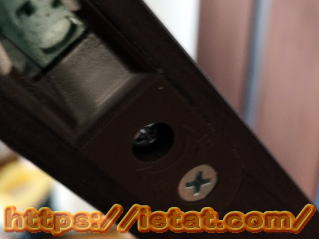

G 左右調整上戸車:引き戸本体上部 戸車の左右位置を変更することで引き戸のレールに対する中心位置を調整することが出来ます。 |
|

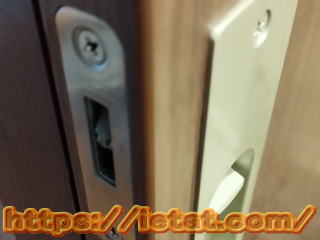

I 鍵錠 引き戸の鍵錠です。 位置調整は枠側のストライクで行います。 |
|

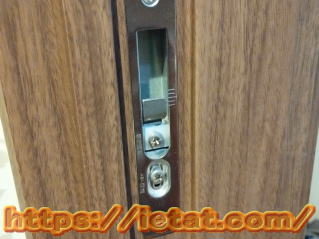

J 鍵錠ストライク 鍵錠のフックを受けるストライクです。 フックの掛かる位置の上下と奥行を調整することが出来ます。 |
|
K モヘア L 調整式モヘアキャップ 引き戸と枠の隙間を埋めるモヘアです。 調整式モヘアでモヘアの出面を前後に調整して隙間を変えることが出来ます。 |
・引き戸型式の見方 引き戸を外した上部に貼られた表示です。 ドアのメーカー、ドアのシリーズと詳しい型式が表示されています。黒塗り部分がが詳しい型式です。 交換部品の購入では、詳しい型式と必要な部位を確認して注文を行います。 |
